エントリー No.210

■モデルガン部門
■投稿タイトル：エイリアンピストル
■投稿者：ユニカ

■コメント

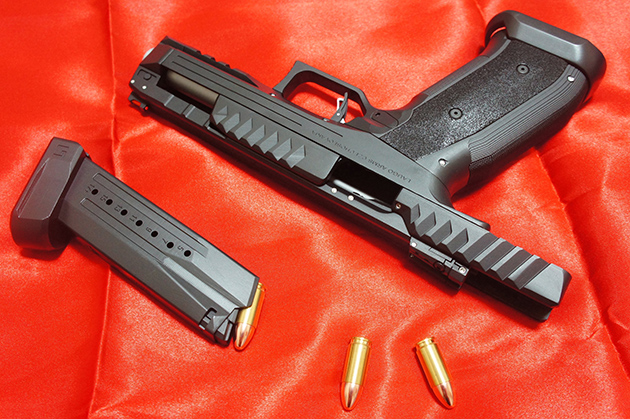

ラウゴアームズ社の開発したエイリアンピストルを、モデルガン形式でフルスクラッチしました。

3DCADでモデリングし3Dプリンタで出力したものを、手加工で調整、パテ等で表面処理。
市販のアルミ線・バネ・ネジ類等を組み合わせて組み立てています。
本体はブラックスチールで塗装、グリップパネルはストーン調スプレーでザラザラにし、バックストラップと共にクレオスの黒で塗っています。

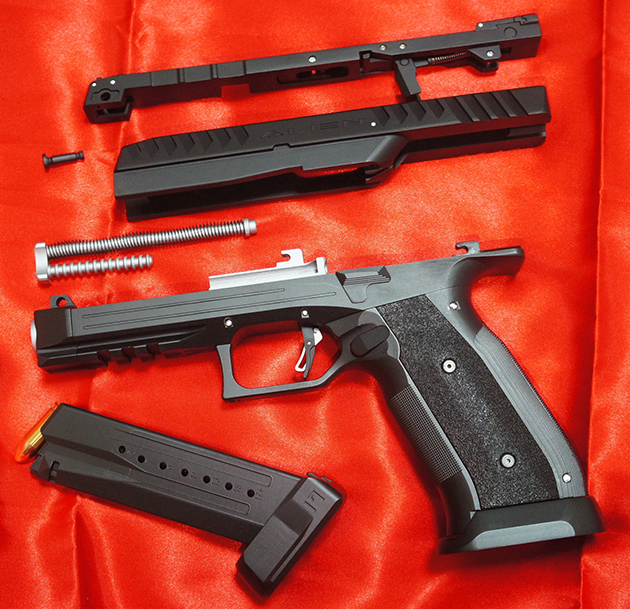

独特のスライド構造を再現し、実銃と同じフィールドストリッピングが可能です。
またトリガーシステムも再現し、スライドを引いてハンマーをコック後、トリガーを引いて落とせるようになっています。
ただ脆弱なトリガーバー周りも3D出力品のため、扱いを間違うと折れます(一度折りました)。
マガジンからのダミーカートの装填～排莢関係も作っていますが、フィーディング周りは調整しきれてないので、装填・排莢はほぼ上手くいきません。
その他、リアサイトやトリガーセイフティ・リコイルバッファ等、可能な限りの箇所を可動にしています。

一応モデルガン形式なので、安全対策としてバレルには鉄板のインサート、かつバレル下面にφ5程度の穴をあけ、またファイアリングピンはありません。

変わった銃が好きなので、初めてGun誌で見た時からこの独特なスタイルと機構に惚れ、製作したい思っていました。

製作に当たっては、その独創的な構造を再現できるモデルガン形式を選択し、作りやすさや強度はひとまず置いといて、とりあえず詳細まで作り込む方向で進めました。
最終的には妥協したところも多かったですが、現状の自分の技術で出来る限りのものを作ることができたと思います。

製作の際は、雑誌のほかネット上でも情報を探しましたが、3Dモデルの透視図の画像があり、大変参考になりました。

ブログに分解写真等を載せましたので、こちらもご参照ください。

http://uni06.blog35.fc2.com/blog-entry-130.html

Twitterアカウント：unica357
