タイトル：電動排莢式40mm擲弾砲トイガンmk19
投稿者：AirsoftTec

コメント

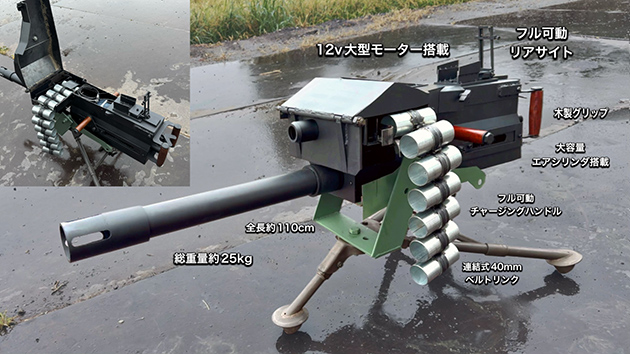

今回は、ベルトリンク式の排莢式トイガンを作りたいなと思い、米軍のmk19擲弾砲をモチーフにしたものを作ってみました。
弾等の発射機能は無く、撃発機構やチャンバーは搭載していません。銃口は完全に閉鎖されています。塩ビバレルと機関部は隔壁で隔たれていて、貫通穴等は一切ありません。カートもリムやプライマーなどを備えない単純な筒として作っています。
純粋にベルトリンクが分解されて地面にカートが落ちるのを楽しむための機械として作りました。
動作の仕組みとしては、12Vのギアードモーターでベルトリンクを巻き上げる構造で、ベルトリンクの角度がある一定の角度になると、接続部がスルッと抜けるようになっています。
モーターはArduino とモータードライバーで制御しており、任意のサイクルに調整することができます。
内部にエアピストンを内蔵しており、排莢と連動したブローバックアクションも楽しめます。ブローバックは外部ソースで行います。

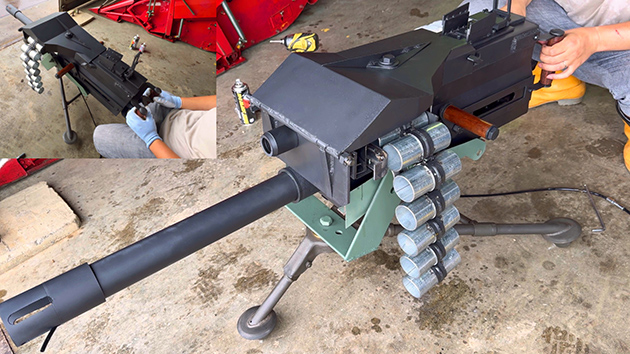

リアサイトやトップカバー、チャージングハンドルなどは全て稼働します。
